Výroba dvouosé vodováhy



Protože je v místě, kde často stavím dalekohled, nerovný terén (kopec), potřebuji k ustavení montáže dvouosou vodováhu.

Zkoušel jsem projít několik obchodů, ale tyto vodováhy byly dost drahé. Na internetu jsem viděl sice levnější, ale k tomu bych zas musel připočítat poštovné, takže by se mi to nevyplatilo.

Rozhodl jsem se tedy, že si jednoduchou vodováhu vyrobím.

Tady je postup:

Pro vytvoření pouzdra jsem potřeboval něco malého, odolného a hlavně průhledného.

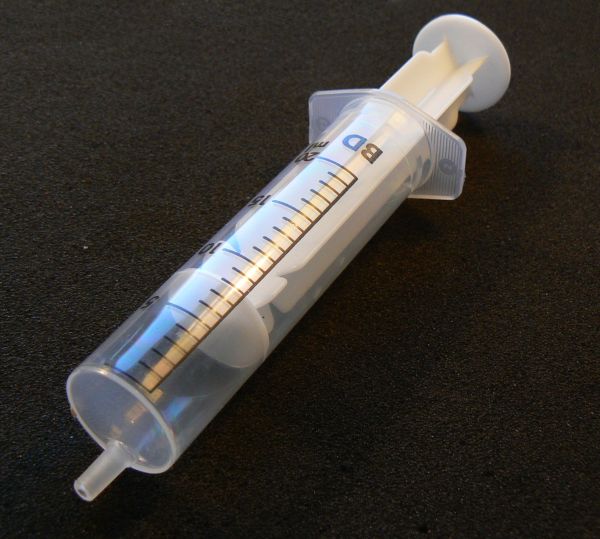

Nejlepší a nejdostupnější pro tento účel se mi zdála být injekční stříkačka o objemu 20ml.

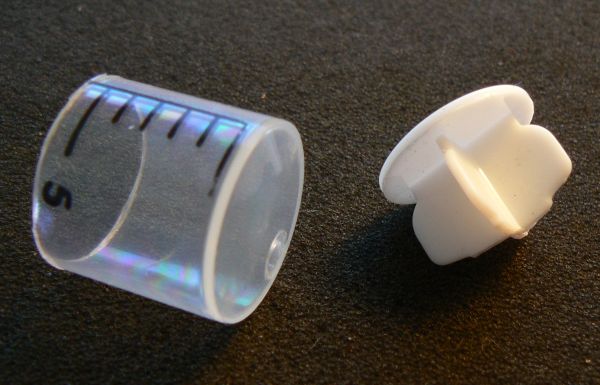

Zkrátil jsem jí asi na 5ml. Zároveň jsem uříznul píst v nejužším
 místě a odříznul jsem špičku, na kterou se nasazuje jehla



Zasunul jsem píst do stříkačky tak, aby v ní zbyl prostor asi 3 ml.

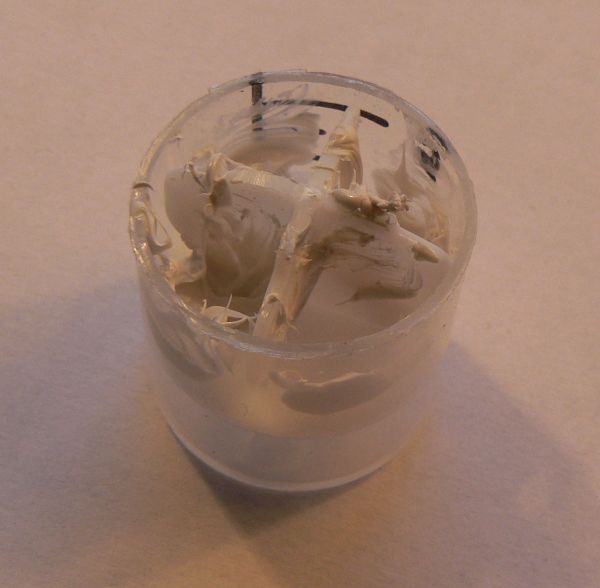

Píst jsem oplácal silikonovým tmelem.

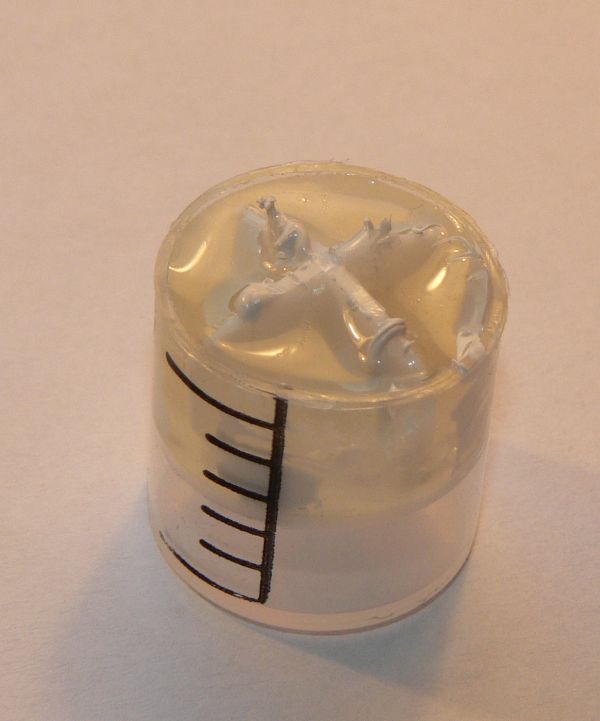

Po zaschnutí tmelu jsem do stříkačky nalil epoxid.
Mám zkušenost s tím, že samotný epoxid na umělé hmotě
 moc nedrží, ale na ploše oplácané tmelem drží dokonale.



Když epoxid ztvrdnul, zarovnal jsem ho do roviny.
Abych dosáhl co největší kolmosti základny k ose
stříkačky, použil jsem pro zarovnání soustruh.



Potom následovalo naplnění volného prostoru stříkačky lihem.
Líh jsem použil z toho důvodu, aby mi v zimě nezamrznul.

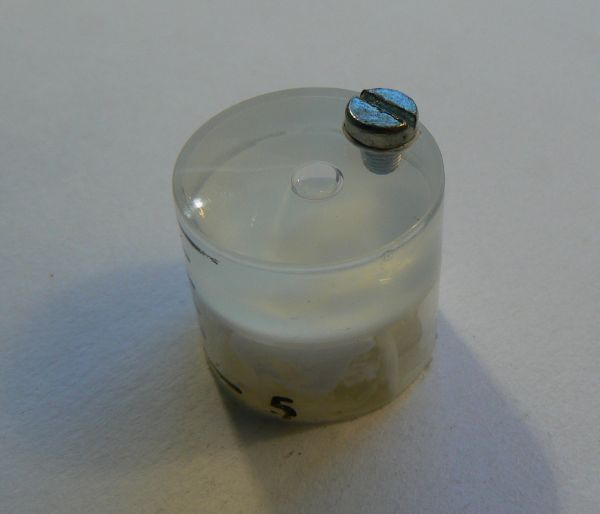

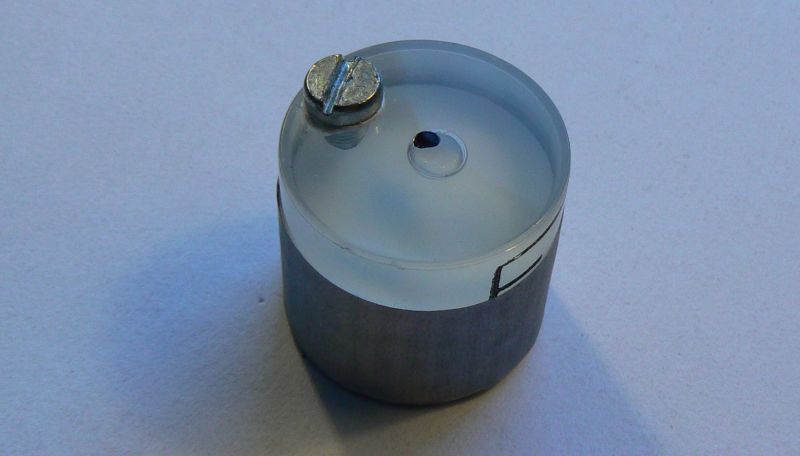

Plnící díru jsem uzavřel šroubem M3,5, kterému jsem ještě před zašroubováním namazal závit tmelem, aby dobře těsnil.

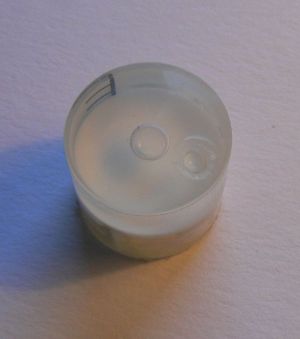

V první variantě jsem zkoušel jenom díru přelepit, ale nebylo to dobré řešení. Pro správnou funkci vodováhy je lepší, když do vnitřku stříkačky vyčnívá šroub, než když je uvnitř důlek. V tomto důlku se bublina zasekávala a vodováha nefungovala.

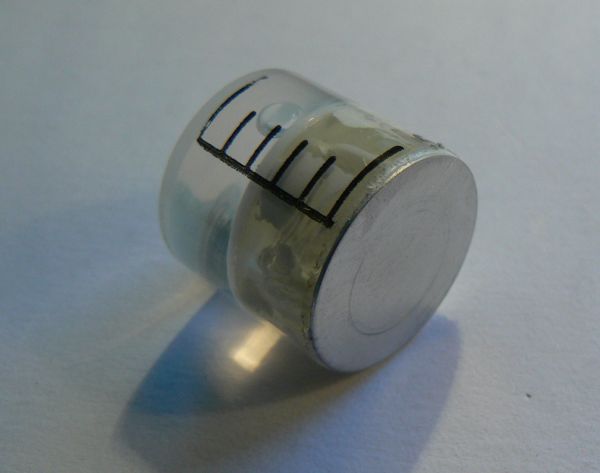

Aby byl spodek vodováhy dokonale rovný, nalepil jsem na něj ještě plechovou destičku.
Tady je poslední šance ještě doladit přesnost pro případ,
že by základna nebyla dokonale kolmá na osu.

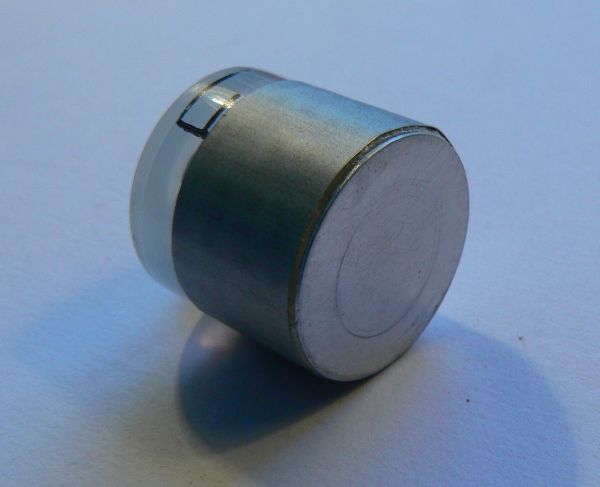

Pak jsem ještě oblepil vodováhu samolepkou, aby nebyl vidět ten rozpatlaný silikonový tmel.

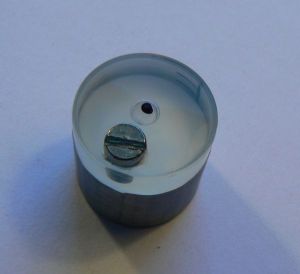

Poslední operací bylo označení středící tečky.

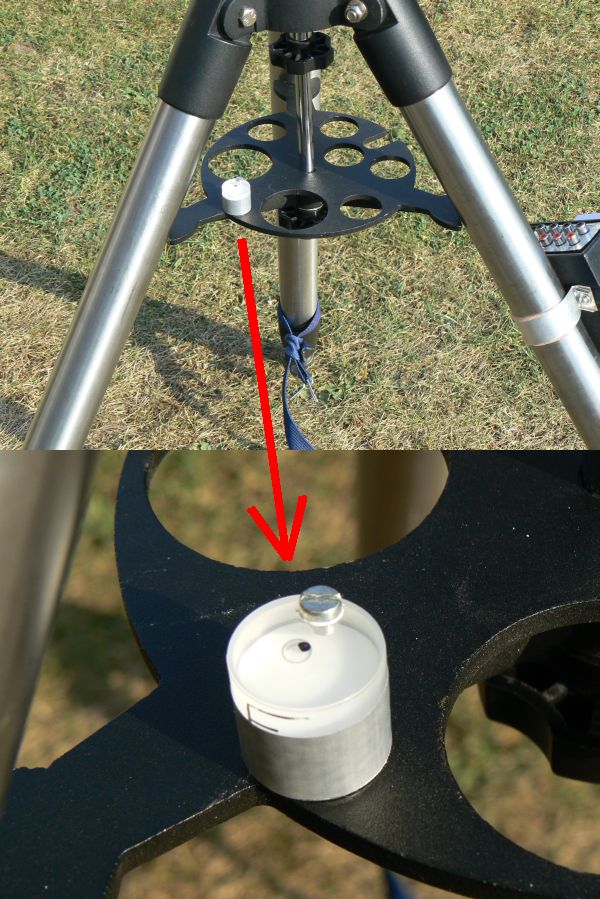

A takhle to vypadá přímo na dalekohledu
