Rozšiřující deska pro Raspberry Pi Návod Připojení maticové klávesnice

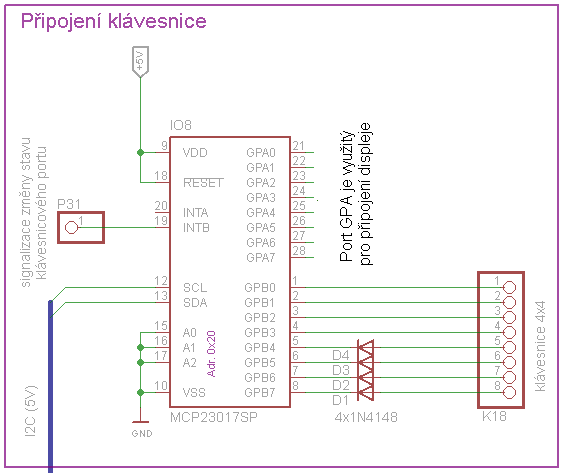

Jednou ze základních částí desky je 16-bitový expander MCP23017 s I2C adresou 0x20, jehož jedna polovina je připravena pro připojení maticové klávesnice. Popis funkce maticové klávesnice je popsaný v tomto článku: Maticová klávesnice Prostor na desce je připravený tak, že při použití klávesnice KB1604 je možné ji přímo připojit pomocí plochého kablíku na expanzní desku.

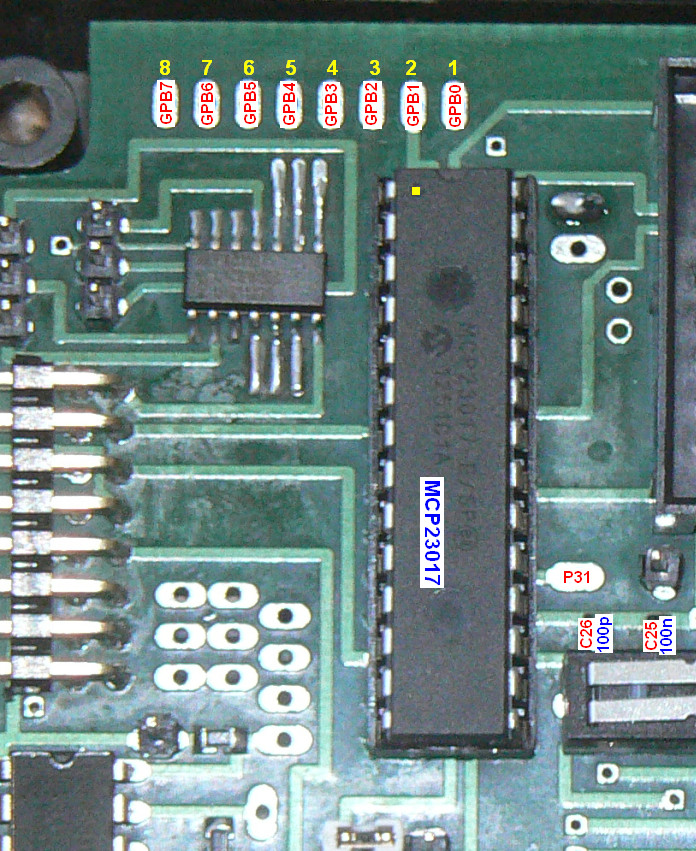

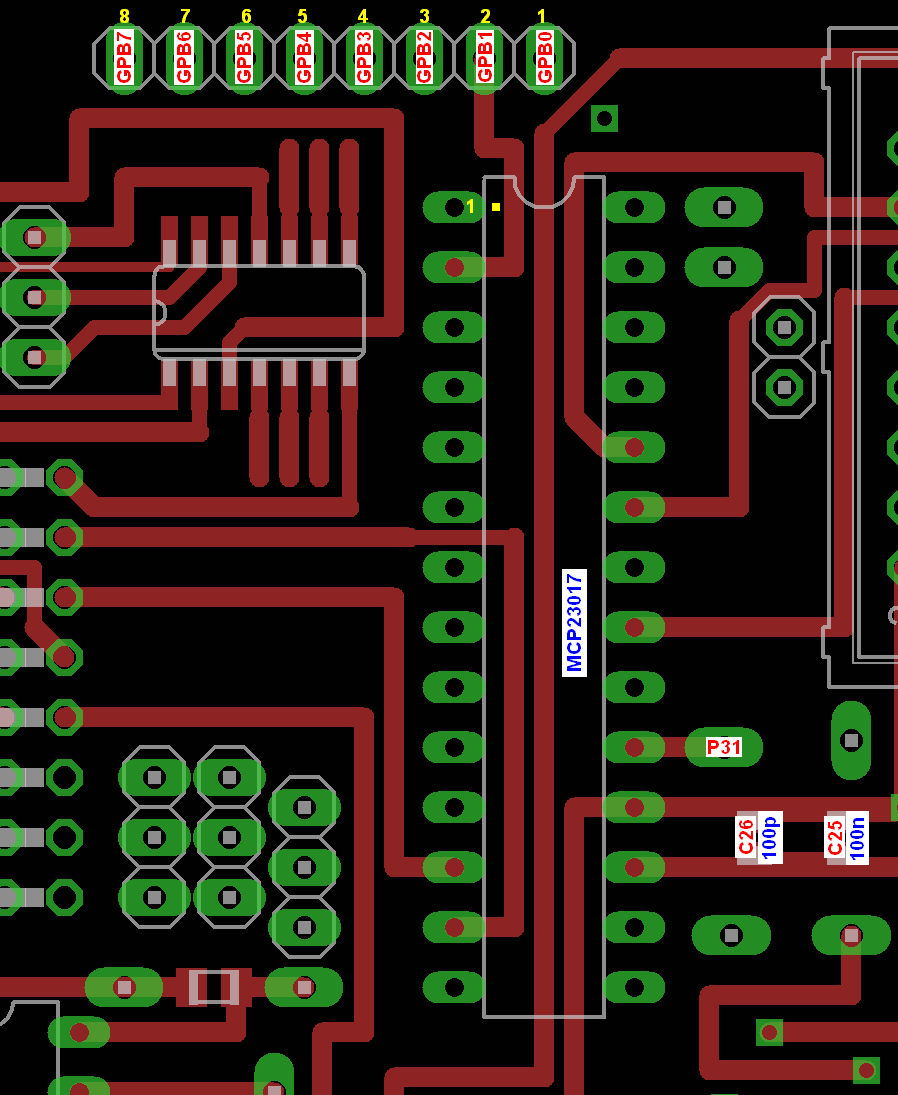

Pokud se místo diod na spodní straně desky osadí zkratovací propojky, je možné tuto část (místo klávesnice) využít pro 8 běžných vstupně / výstupních signálů. Z expanderu je na pin P31 vyvedený signál INTB, který je možné využít pro zjišťování stisknutí nějakého tlačítka na klávesnici. Osazovací schéma Horní strana

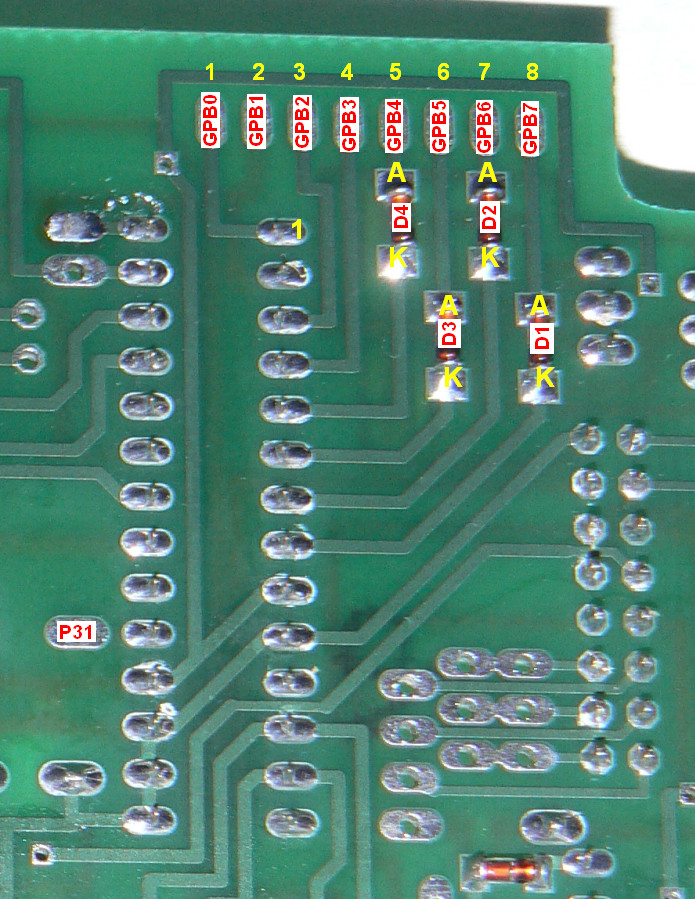

Spodní strana

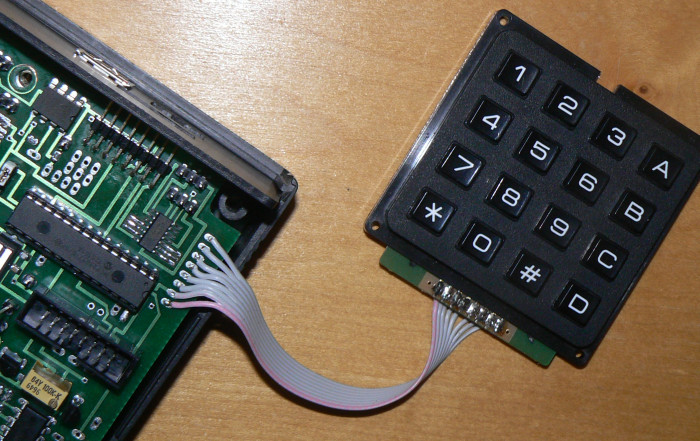

Příklad použití
|
|||||||||||
