Astro svítilna

Jako základ jsem použil čelovku zakoupenou u "žlutých soudruhů z Dálného východu" za 120 Kč.
Tato čelovka obsahovala 9 bílých, vysoce svítivých LED diod a byla ovládána tlačítkem na boku čelovky tak, že svítila buď jen 1, nebo 3, nebo všech 9 LEDek.
Při dalším stisku tlačítka se všechny LEDky rozblikaly. Po posledním stisku se celá čelovka vypnula.

Takovýto režim byl pro mé potřeby nevyužitelný. Potřeboval jsem přepínat červené tlumené a bílé jasné světlo.
(Jasné bílé světlo je dobré při svícení si na cestu k pozorovacímu stanovišti, nebo při skládání a rozebírání dalekohledu.)

Sehnal jsem si proto následující součástky a čelovku jsem si upravil:

1 x jednopólový - třípolohový přepínač typ ON-OFF-ON (stačí jednopólový, já jsem měl dvoupólový, tak jsem ho použil)
3 x vysoce svítivá červená LED
1 x odpor 100R
1 x odpor 150R (hodnoty odporů byly zjišťovány pokusně)



Samotnou úpravu asi nemá cenu popisovat, snad bude stačit schéma a fotky:

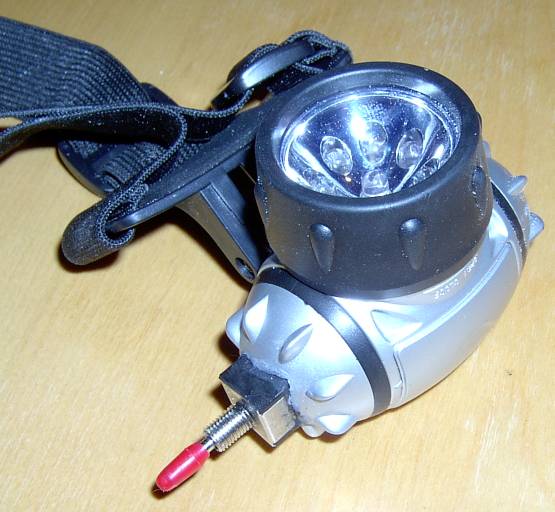

Pohled na upravenou svítilnu ze strany od přepínače.

Přepínač byl oblepen vteřinovým lepidlem a pak byl zalit z druhé strany epoxidem

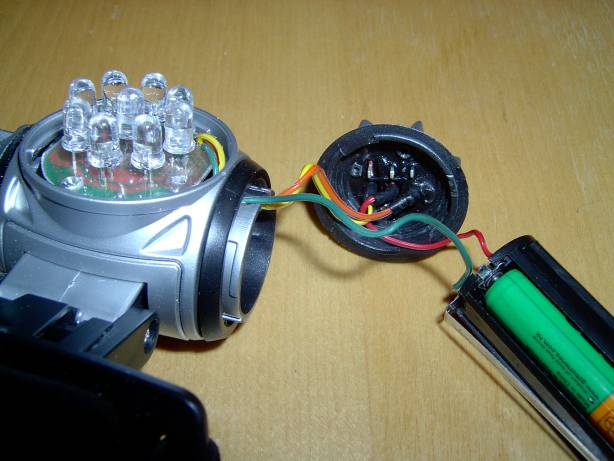

Prodrátování.

Držák na baterie byl původně přes pružiny tlačen k destičce s tlačítkem.
Tato destička a tlačítko však zabíraly mnoho místa, a proto jsem je vyhodil a bateriový držák přímo připojil na dráty.



Přepínač zalitý epoxidem

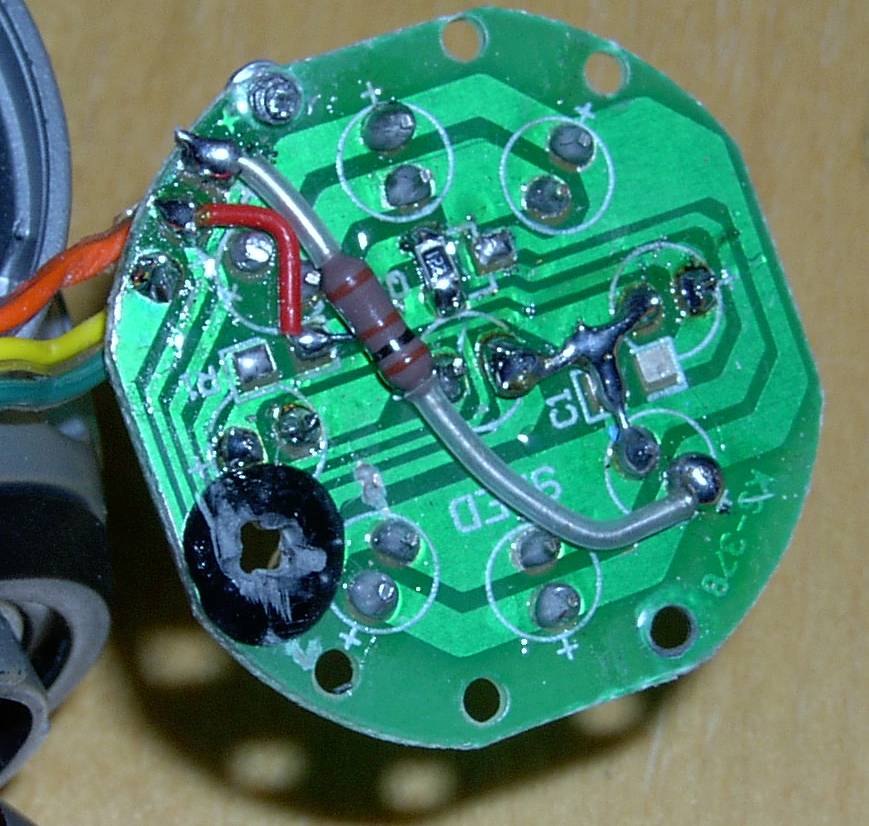

Spodek desky elektroniky.

Čip byl "deaktivován" provrtáním.

Všechny další původní součástky mimo LEDek byly odstraněny.

Prostřední řada LEDek byla nahrazena červenými LED diodami.
